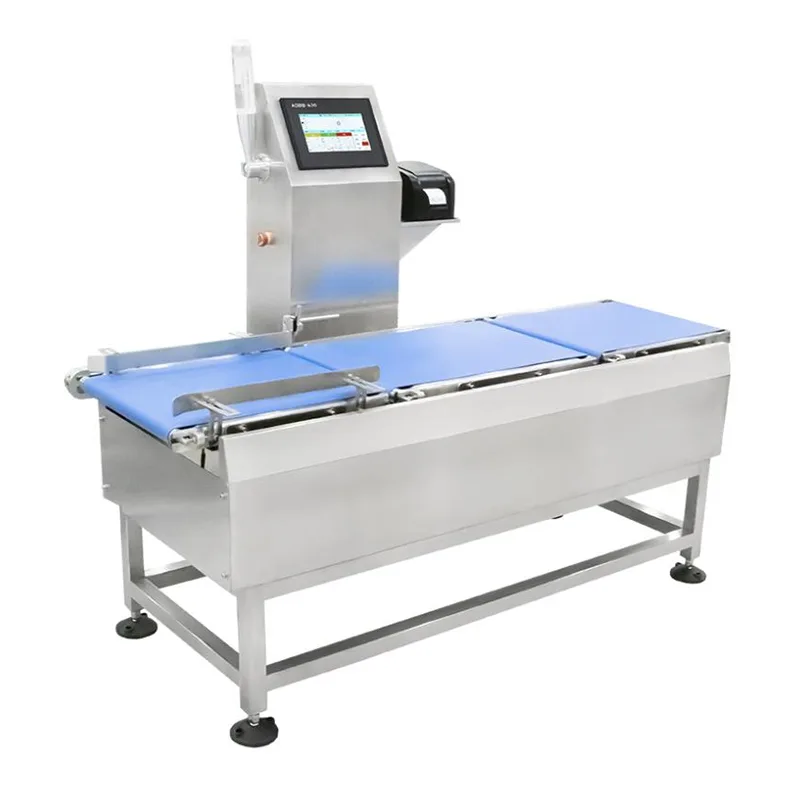

Akıllı Yüksek Hızlı Kontrol Terazisi

Akıllı Yüksek Hızlı Kontrol Terazisi, küçük, hafif paketlenmiş ürünlerin dinamik ağırlık kontrolü için Jiangsu Jutian Weighing Equipment Co., Ltd. tarafından geliştirilen kompakt bir hat içi tartım sistemidir. Bireysel ürün ağırlıklarının birkaç gramdan birkaç kilograma kadar değiştiği ve tolerans dışı öğelerin hat döngüsünü kesintiye uğratmadan tanımlanması ve kaldırılması gereken üretim hatlarında yüksek verimle çalışacak şekilde tasarlanmıştır.

Ekipman, konveyörün geçişi sırasında ağırlık okumalarını yakalar, her ölçümü dijital bir filtreleme zinciri yoluyla işler ve uygun olmayan öğeler için pnömatik veya mekanik bir ayırma mekanizmasını tetikler. İzlenebilirlik amacıyla tüm tartım olaylarına zaman damgası vurulur ve günlüğe kaydedilir.

Teknik Özellikler

Performans notları:Doğruluk ve verim, ürün boyutlarından, ambalaj malzemesinden ve hat stabilitesinden etkilenir. Yukarıdaki özellikler, temsili ürünlerle yapılan kontrollü fabrika testlerine dayanmaktadır. Yerinde devreye alma, üretim koşullarındaki gerçek performansı doğrular.

Jiangsu Jutian Weighing Equipment Co., Ltd. ISO9001 sertifikasına sahiptir. Şirketin 919 Ar-Ge Merkezi, tartım enstrümantasyonu, dinamik algoritmalar ve otomatik kontrol tartımı sistemleriyle ilgili 68 ulusal patent ve 20 yazılım telif hakkı geliştirmiştir. Ürünler CE sertifikalı olup iki üretim tesisinde üretilmektedir.

Sistem Mimarisi ve Temel Bileşenler

Kontrol terazisi üç entegre bölümden oluşur: besleme konveyörü, tartım bölgesi ve reddetme istasyonlu çıkış. Besleme konveyörü, ürünleri tartım alanına girmeden önce sabit bir hıza kadar boşluk bırakır ve hızlandırır. Tartım konveyörü, tahrik bölümlerinden mekanik olarak izole edilmiş bir gerinim ölçer yük hücresi düzeneği üzerine monte edilmiştir. Bir fotoelektrik sensör ürün girişini algılar ve ağırlık yakalama sırasını tetikler. Tartıldıktan sonra ürünler, pnömatik bir iticinin uygun olmayan ürünleri bir reddetme kutusuna veya ayrı bir konveyöre yönlendirdiği çıkış beslemesine geçer. İtici çalıştırmanın zamanlaması, hassas çıkarma sağlamak için ürünün takip edilen konumu kullanılarak zamanlanır.

Yük hücreleri hedef ağırlık aralığı ve çözünürlük gereksinimlerine göre seçilir. Dokunmatik ekran denetleyicisi ürüne özel parametreleri (hedef ağırlığı, üst/alt limitler, konveyör hızı ve reddetme gecikmesi) saklar ve geçiş hızı, reddetme sayısı ve ağırlık dağılım histogramı gibi gerçek zamanlı üretim istatistiklerini görüntüler.

Gerçek Zamanlı Veri İşleme ve İletişim

Ağırlık sinyalleri yüksek frekansta örneklenir ve mekanik titreşimi ve bant gürültüsünü telafi eden bir dijital filtreleme algoritması tarafından işlenir. İşlenen ağırlık değeri, kayıtlı tolerans limitleriyle karşılaştırılır. Sistem kararı (geçti/başarısız) ve ölçülen ağırlık, sıralamanın yürütülmesi için çıkış kontrol cihazına iletilir.

Tüm ağırlık kayıtları zaman damgalıdır ve USB aracılığıyla CSV formatında dışa aktarılabilir. İletişim arayüzleri (Ethernet, RS232, RS485) MES, SCADA veya ERP platformlarıyla veri entegrasyonunu destekler. Sistem, ana sistem gereksinimlerine göre sürekli olarak, talep üzerine veya her denetim döngüsünden sonra veri çıkışı sağlayacak şekilde yapılandırılabilir.

Kalibrasyon ve Rutin Bakım

Kalibrasyon, sertifikalı test ağırlıkları kullanılarak dokunmatik ekran arayüzü aracılığıyla gerçekleştirilir. Hem tek noktalı hem de çok noktalı kalibrasyon rutinleri mevcuttur. Kılavuzlu prosedür operatör hatasını en aza indirir ve sökme gerektirmez.

Rutin bakım programı:
Günlük:Tartım platformunu ve taşıma bandı yüzeyini temizleyin; sensör kablo bağlantılarını doğrulayın.
Haftalık:Konveyör bandının gerginliğini ve hizalamasını kontrol edin; pnömatik sistem basıncını (0,6–0,8 MPa) ve aktüatör fonksiyonunu kontrol edin.
Aylık:Sertifikalı ağırlıklarla doğruluk doğrulaması yapın; Konveyör yataklarını kontrol edin ve yağlayın.
Yaygın sorunları giderme:Ağırlık kayması sensörün aşırı yüklendiğini veya hasar görmüş yük hücresini gösterebilir; reddetme arızası genellikle hava basıncı düşüşü veya yanlış hizalanmış itici ile ilgilidir. Yaygın olarak kullanılan aşınma parçalarının (kayışlar, filtreler, sensörler) yedek parçaları, anında değiştirilmeleri için envanterde tutulur.

Tipik Ürünler ve Denetim Senaryoları

SSS (Sıkça Sorulan Sorular)

Sistemin güvenilir bir şekilde denetleyebileceği minimum ürün ağırlığı nedir?
Belirtilen tartım aralığı 5 g'dan başlar. Çok hafif ürünlerin güvenilir dinamik denetimi, ürünün şekline, ağırlık merkezine ve konveyör hızına bağlıdır. 5 gramın altındaki ürünler, mühendislik incelemesi sırasında duruma göre değerlendirilebilir.

Pnömatik ayırma mekanizması, bitişik ürünlere zarar vermeden hassas bir şekilde çıkarılmasını nasıl sağlar?
Reddetme zamanlaması, konveyör hızına ve fotoelektrik sensörden gelen ürün konumu takibine bağlıdır. Kontrolör, uygun olmayan ürünün iticiye ulaştığı anı tam olarak hesaplar ve tanımlanmış bir strok için pnömatik silindiri etkinleştirir. Ürünler arasındaki mesafe, iticinin bir sonraki ürün gelmeden önce geri çekilebilmesi için yeterli olmalıdır. Minimum aralık sistem yapılandırması sırasında belirlenir.

Yüksek verimde doğruluk nasıl korunur?
Dijital filtreleme algoritmaları, yüksek hızda kullanılabilen kısa ölçüm penceresinden sabit bir ağırlık değeri çıkarır. Tartım konveyörünün mekanik izolasyonu titreşim iletimini azaltır. Çok yüksek hızlı uygulamalar için, üretim ve doğruluk arasındaki denge, sistem spesifikasyonu sırasında tartışılır ve ulaşılabilir doğruluk, müşteri ürün örnekleriyle yapılan dinamik testler yoluyla doğrulanır.

Kontrol terazisi tabanı tamamen düz olmayan ürünleri kaldırabilir mi?
Düzensiz veya esnek tabanlara sahip ürünler, dinamik tartım sırasında artan ağırlık değişimi sergileyebilir. Taşıma sırasında eşyaların sabitlenmesi için özel bant malzemeleri, kılavuz raylar veya ürüne özel taşıyıcılar düşünülebilir. Ürün numuneleri genellikle ek sabitlemenin gerekip gerekmediğini belirlemek için mühendislik aşamasında test edilir.

Farklı ürünler arasında geçiş yapma prosedürü nedir?
Ürün parametreleri (hedef ağırlık, tolerans sınırları, konveyör hızı ve reddetme ayarları) dokunmatik ekran denetleyicisinde adlandırılmış ön ayarlar olarak saklanır. Operatör menüden istediği ürünü seçer ve tüm parametreler otomatik olarak yüklenir. Aynı ebat ve ağırlık sınıfındaki ürünler için mekanik ayar yapılmasına gerek yoktur. Geçişten sonra referans ağırlığıyla kalibrasyon kontrolü yapılması tavsiye edilir.
