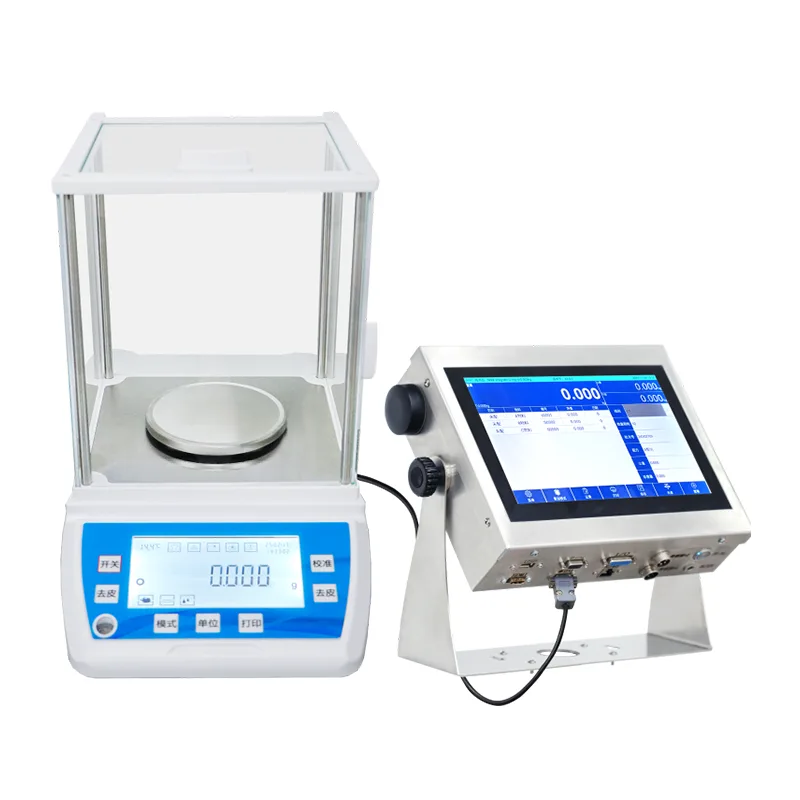

Miligram Doğruluğuna Sahip Yüksek Hassasiyetli Akıllı Elektronik Terazi

Yüksek Hassasiyetli Akıllı Elektronik Terazi (JDT-A35 Serisi), Jiangsu Jutian Weighing Equipment Co., Ltd. tarafından üretilen laboratuvar düzeyinde bir tartım cihazıdır. Analitik kimya, farmasötik formülasyon, malzeme araştırması ve hassas kalite kontrolü dahil olmak üzere miligram veya miligram altı çözünürlük gerektiren uygulamalar için tasarlanmıştır. Cihaz, kontrollü laboratuvar koşullarında hızlı stabilizasyon ve yüksek tekrarlanabilirlik elde etmek için elektromanyetik kuvvet dengeleme (EMFC) sensör teknolojisini kullanır.

Üretim hattında kullanılmak üzere tasarlanmış endüstriyel platform terazileri veya kontrol terazilerinden farklı olarak bu terazi, ölçüm doğruluğunu korumak amacıyla sıcaklık, nem ve hava akımlarının yönetilebildiği ortamlarda tezgah üstü kullanıma yöneliktir. Her ünite sevkıyattan önce kalibre edilir ve dahili kalibrasyon mekanizması (varsa) harici ağırlıklar olmadan rutin doğruluk doğrulamasına olanak tanır.

Modeliin Özellikleri

Metrolojik spesifikasyonlara ilişkin notlar:Doğruluk Sınıfı I ve II, OIML R76'ya göre tanımlanmıştır. Okunabilirlik (d) en küçük ekran artışıdır. Tekrarlanabilirlik ve doğrusallık değerleri, kontrollü laboratuvar koşulları (sabit sıcaklık, minimum hava akımları, seviye kurulumu) altında tipik performansı temsil eder. Gerçek performans çalışma ortamına ve operatörün tekniğine bağlıdır. Kefe boyutları ve tartım kapasiteleri uygulama gereksinimlerine göre yapılandırılabilir.

Jiangsu Jutian Weighing Equipment Co., Ltd., ürünleri için ISO9001 sertifikasına ve CE sertifikasına sahiptir. Şirketin 919 Ar-Ge Merkezi, 68 ulusal patent ve 20 yazılım telif hakkıyla tartı aletleri ve gömülü sistemler geliştirmektedir. Üretim, bileşen muayenesi, montajı ve kalibrasyonunu kapsayan standart kalite kontrol prosedürleri altında gerçekleştirilir.

Sensör Teknolojisi ve Ölçüm Prensibi

Terazi bir elektromanyetik kuvvet telafisi (EMFC) yük hücresi kullanır. Bu tasarımda numunenin kefe üzerindeki ağırlık kuvveti, kalıcı bir manyetik alanda bir bobin tarafından üretilen elektromanyetik kuvvetle dengelenir. Dengeyi korumak için gereken akım uygulanan kütleyle orantılıdır. Bu prensip, yüksek çözünürlüklü tartımla ilgili çeşitli özellikler sunar:

Hızlı stabilizasyon:Kapalı döngü geri bildirim sistemi, yükleme sonrasında saniyeden çok daha kısa bir sürede teraziyi dengeye doğru yönlendirerek tekrarlanan tartım görevlerinde verimli iş akışı sağlar.
Düşük sürüklenme:Gerinim ölçer yük hücreleriyle karşılaştırıldığında EMFC sensörleri, sabit sıcaklık koşulları altında daha düşük uzun vadeli sıfır kayma sergileyerek uzun süreli kullanım sırasında yeniden kalibrasyon sıklığını azaltır.
Dahili kalibrasyon yeteneği:Seçili modellerde yerleşik bir kalibrasyon ağırlığı ve motorlu mekanizma bulunur. Kalibrasyon rutini dokunmatik ekran arayüzü aracılığıyla başlatılır ve harici ağırlıklar olmadan kısa bir döngü içinde tamamlanır.

Terazi muhafazası ve tartım kefesi, korozyon direnci ve temizleme kolaylığı nedeniyle seçilen 304 paslanmaz çelikten yapılmıştır. Ekran, kullanıcı arayüzünü, veri depolamayı ve iletişim işlevlerini yöneten Android tabanlı bir işleme sistemi (RK3288W dört çekirdekli Cortex-A17, 2G RAM, 8G depolama) tarafından çalıştırılan 10 inçlik HD kapasitif bir dokunmatik ekrandır (1024x768 çözünürlük).

Ölçüm Fonksiyonları ve Veri Bağlantısı

Terazi, dokunmatik ekran arayüzü aracılığıyla erişilebilen çoklu tartım modlarını ve uygulama işlevlerini destekler: standart tartım, parça sayımı, yüzde tartımı, yoğunluk belirleme (isteğe bağlı yoğunluk kiti kullanılarak) ve üst/alt limit alarmıyla kontrol tartımı. Birim dönüştürme mg, g, ct, oz, lb, gn, ozt ve parça sayma modunu kapsar.

Veri iletişim arayüzleri standart olarak iki USB bağlantı noktası, iki RS232 seri bağlantı noktası, bir RJ45 Ethernet bağlantı noktası ve bir I/O çıkışı içerir. İsteğe bağlı modüller Wi-Fi, Bluetooth, HDMI çıkışı ve 4G IoT bağlantısı ekler. Yazıcılar, barkod tarayıcılar, alarm göstergeleri ve uzak ekranlar gibi harici cihazlar bağlanabilir. Ağırlık verileri seri veya ağ bağlantısı yoluyla bir PC'ye veya LIMS'e (Laboratuvar Bilgi Yönetim Sistemi) aktarılabilir.

Kurulum ve Çevre Gereksinimleri

Belirtilen doğruluk spesifikasyonlarına ulaşmak için terazi, kontrollü sıcaklık ve minimum hava hareketi olan, sabit, titreşimsiz bir tezgah üzerine kurulmalıdır. Çalışma sıcaklığı aralığı -10°C ila 40°C olup bağıl nem %90'ın altındadır (yoğuşmasız). Güç açıldıktan sonra kalibrasyon ve ölçümden önce 30 ila 120 dakikalık bir ısınma süresi gereklidir; bu, dahili elektroniklerin termal dengeye ulaşmasını sağlar.

Güç, AC 100-240V adaptör (DC 12V, 1000mA çıkış) aracılığıyla sağlanır. Terazi, kullanımdan önce ayarlanabilir ayaklar ve yerleşik seviye göstergesi kullanılarak dengelenmelidir. Laboratuvar kalite sistemleriyle uyumluluk için sertifikalı ağırlıklarla yıllık yeniden kalibrasyon yapılması önerilir.

Tipik Uygulama Ortamları

SSS (Sıkça Sorulan Sorular)

Bu terazi için Doğruluk Sınıfı I ile Sınıf II arasındaki fark nedir?
Doğruluk Sınıfı I (özel doğruluk) ve Sınıf II (yüksek doğruluk), doğrulama ölçek aralığı (e) ve ölçek bölme sayısına (n) dayalı olarak OIML R76 tarafından tanımlanır. Sınıf I cihazları kapasiteye göre daha küçük bir doğrulama aralığına sahiptir. Uygulamada, JDT-A35 Serisindeki Sınıf I modeller, analitik kimya gibi en yüksek metrolojik güvenin gerekli olduğu uygulamalar için uygundur. Sınıf II modelleri, rutin farmasötik ve endüstriyel kalite kontrolünün gereksinimlerini karşılar.

Harici kalibrasyon yerine dahili kalibrasyon ne zaman kullanılmalıdır?
Dahili kalibrasyon, dahili bir referans ağırlığı kullanır ve harici ağırlıklar olmadan günlük doğruluk doğrulaması için uygundur. Dokunmatik ekran menüsü aracılığıyla tetiklenir ve otomatik olarak tamamlanır. Harici kalibrasyon, operatör tarafından kefeye yerleştirilen sertifikalı bir kalibrasyon ağırlığını kullanır ve resmi kalibrasyon kayıtları, laboratuvar SOP'larına göre periyodik doğrulama veya dahili ağırlığın çapraz kontrol gerektirdiği durumlarda önerilir.

Miligram düzeyinde ölçüm doğruluğunu hangi çevresel faktörler etkiler?
Sıcaklık dalgalanmaları, hava akımları, titreşim ve statik elektrik, alt gramın okunabilirliğini etkileyen başlıca çevresel faktörlerdir. Terazi, pencerelerden, kapılardan ve HVAC havalandırma deliklerinden uzakta, özel bir tartım masasına yerleştirilmelidir. İletken olmayan numuneler için antistatik önlemler (iyonlaştırıcı, topraklama) gerekli olabilir. 0,0001 g okunabilirliğe sahip modellere bir rüzgarlık entegre edilmiştir.

Terazi bir laboratuvar bilgi yönetim sistemiyle iletişim kurabilir mi?
Evet. Standart RS232, USB ve Ethernet arayüzleri LIMS, ELN veya PC tabanlı veri toplama yazılımına veri çıkışını destekler. Ağırlık verileri gerçek zamanlı olarak iletilebilir veya dahili depolamadan alınabilir. İletişim protokolü ayrıntıları, müşterinin BT veya laboratuvar otomasyon ekibi tarafından entegrasyona yardımcı olmak amacıyla ürün belgelerinde verilmektedir.

Zaman içinde doğruluğu korumak için hangi bakımlar gereklidir?
Tartım kefesini ve muhafazasını temiz, tozdan ve kimyasal kalıntılardan uzak tutun. Kalibrasyonu laboratuvar kalite sisteminiz tarafından tanımlanan aralıklarla doğrulayın; dahili kalibrasyon günlük olarak, harici kalibrasyon aylık veya üç ayda bir yapılabilir. EMFC sensörünün incelenmesi ve gerekirse aşınma bileşenlerinin değiştirilmesi de dahil olmak üzere yıllık profesyonel servis, uzun vadeli ölçüm güvenilirliğinin korunmasına yardımcı olur.
