Yüksek hassasiyetli Kontrol Terazisi

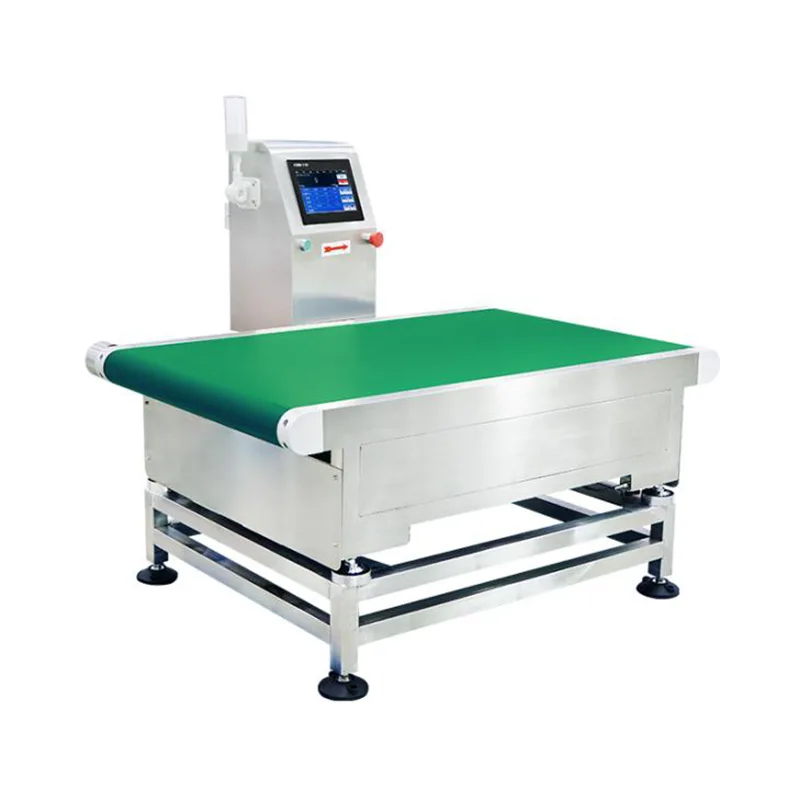

Yüksek Hassasiyetli Kontrol Terazisi (Model JDT-CZ-A30-30K/100K), Jiangsu Jutian Weighing Equipment Co., Ltd. tarafından üretilen hat içi dinamik bir tartım sistemidir. Paletleme veya sevkıyattan önce son ağırlık doğrulamasının ve eksiksizlik kontrolünün gerekli olduğu toplu torbalar, büyük kartonlar, çoklu paket demetleri ve endüstriyel konteynerler gibi orta ila büyük ambalajlı ürünleri işleyen üretim hatları için tasarlanmıştır.

Sistem, ürünler tartım konveyöründen geçerken ağırlık okumalarını yakalar, her ölçümü önceden belirlenmiş hedef ve tolerans değerleriyle karşılaştırır ve başarılı veya başarısız kararı üretir. Arıza durumlarında, yapılandırılmış çalışma moduna bağlı olarak konveyör durur veya bir alarm çıkışı tetiklenir. Ekipmanın otomatik paketleme hatlarına, hat sonu denetim istasyonlarına ve giden lojistik doğrulama noktalarına entegrasyonu amaçlanıyor.

Teknik Özellikler

Doğruluk notu:Algılama doğruluğu, ölçülen ürünün ağırlığına, boyutlarına, taşıma stabilitesine ve çevre koşullarına bağlıdır. Belirtilen doğruluk değerlerine, temsili ürün örnekleriyle yapılan kontrollü fabrika testleri altında ulaşılabilir. Yerinde devreye alma, üretim koşulları altında gerçek performansı belirler.

Jiangsu Jutian Weighing Equipment Co., Ltd., ISO9001 kalite yönetimi sertifikasına ve CE ürün sertifikasına sahiptir. Tartım aletlerinde 20 yılı aşkın deneyime sahip olan şirket, 919 Ar-Ge Merkezi aracılığıyla 68 ulusal patent ve 20 yazılım telif hakkı elde etmiştir. Üretim, malzeme denetimi, montaj, kalibrasyon ve son testleri kapsayan standart kalite kontrol prosedürleri kapsamında iki üretim tesisinde gerçekleştirilir. Konveyör boyutları, çerçeve malzemeleri, iletişim arayüzleri ve yazılım işlevselliği dahil olmak üzere standart dışı özelleştirme, proje gereksinimlerine göre desteklenir.

Tartım Bölümü Mekanik Tasarımı ve Yük Taşıma

Tartım konveyörü bölümü, dinamik taşıma sırasında ağırlığı 100 kg'a kadar olan ürünleri taşıyacak şekilde tasarlanmıştır. Yük hücresi düzeneği, ürünler konveyöre yerleştirildiğinde veya aktarıldığında oluşabilecek kısa süreli aşırı yük durumlarını idare etmek için uygun bir güvenlik payı ile nominal kapasiteye göre belirlenmiştir. Konveyör çerçevesi, yük hücresi montaj noktalarında yapısal güçlendirme ile birlikte yüksek mukavemetli karbon çeliği veya isteğe bağlı olarak paslanmaz çelik kullanır.

Ürünler tartım bölgesine girdiğinde iletilen mekanik etkiyi azaltmak için tartım platformu ile destek çerçevesi arasına şok emici montaj elemanları yerleştirilmiştir. Bu mekanik izolasyon iki işleve hizmet eder: yük hücrelerini geçici aşırı yük artışlarından korur ve ağırlık sinyalinin okuma alınmadan önce dengelenmesi için gereken yerleşme süresini azaltır. Kayış tahrik motoru, motor titreşiminin yük hücresi sinyaline bağlanmasını önlemek için tartım bölümünden mekanik olarak ayrılmıştır.

Veri Kaydı ve Kalite İzlenebilirliği

Her denetim döngüsü, zaman damgasını, ölçülen ağırlığı, hedef ağırlığı, tolerans sınırlarını ve başarılı/başarısız sonucunu içeren bir veri kaydı oluşturur. Kontrolör bu kayıtları dahili olarak saklar ve veriler üretim analizi, kalite raporlaması veya parti dokümantasyonu için USB aracılığıyla CSV formatında dışa aktarılabilir. Ağ bağlantısı olan hatlar için ağırlık verileri, yapılandırılabilir iletişim arayüzü aracılığıyla ana sisteme iletilebilir.

Sistem, her ürün için önceden belirlenmiş üst ve alt ağırlık limitlerini destekler. Ölçülen ağırlık yapılandırılan aralığın dışına çıktığında, kontrol cihazı bir alarm çıkışını tetikler ve uygun olmayan ürünün aşağı yönde ilerlemesini önlemek için çıkış konveyörünü durdurur. Operatör işaretlenen ürünü kaldırana ve alarmı onaylayana kadar konveyör durdurulmuş halde kalır ve üretim akışında belgelenmiş bir kalite kapısı oluşturulur.

Çerçeve Malzemesi Seçenekleri ve Çevreye Uyum

Standart çerçeve, korozyon önleyici yüzey işlemine sahip yüksek mukavemetli karbon çeliğinden yapılmıştır. Yıkama gereksinimleri olan, neme maruz kalan veya aşındırıcı atmosferlere sahip tesisler için paslanmaz çelik çerçeve belirtilebilir. Yanıcı malzemelerin mevcut olduğu ortamlar için, ilgili koruma standartlarını karşılayacak şekilde tasarlanmış kontrolör ve elektrik muhafazalarıyla patlamaya dayanıklı konfigürasyonlar (Ex d IIB T4 Ga derecesi) mevcuttur. Ekipman, standart endüstriyel ortamlarda güvenilir şekilde çalışacak şekilde tasarlanmıştır; kurulum güçlü elektromanyetik parazitin, yoğunlaşan nemin veya aşırı zemin titreşiminin olduğu alanlardan kaçınmalıdır.

Tipik Denetim Görevleri

SSS (Sıkça Sorulan Sorular)

Kontrol terazisi eşit olmayan ağırlık dağılımına veya sabit olmayan tabanlara sahip ürünleri nasıl işliyor?
Eşit olmayan ağırlık dağılımına sahip ürünler, konveyör geçişi sırasında ağırlık merkezinin değişmesi durumunda ölçümlerde değişiklik gösterebilir. Tartım bölümünün şok emici montajı ve mekanik izolasyonu, yük değişimlerinin etkisini azaltmaya yardımcı olur. Esnek veya dengesiz tabanlı ürünler için, ürünü bant üzerinde ortalamak amacıyla kılavuz raylar takılabilir. Ürün numuneleri genellikle mühendislik incelemesi sırasında ek fikstürlemenin gerekip gerekmediğini belirlemek için değerlendirilir.

Arızalı ürünler için konveyörü durdurmakla reddetme mekanizması kullanmak arasındaki fark nedir?
Standart çalışma modu, uygun olmayan bir öğe tespit edildiğinde çıkış konveyörünü durdurur. Operatör işaretlenen öğeyi kaldırır ve hattı yeniden başlatır. Bu, operatör müdahalesinin pratik olduğu orta düzeyde üretim hatları için uygundur. Daha yüksek hızlı hatlar veya otomatik reddetme için, kişiselleştirme seçeneği olarak pnömatik bir itici veya yönlendirici entegre edilebilir.

Kontrol terazisi bir mürekkep püskürtmeli kodlayıcı veya etiket yazıcısına entegre edilebilir mi?
Evet. Kontrolör, harici bir kodlama veya yazdırma cihazını tetiklemek için ürünün konumuyla senkronize bir sinyal gönderebilir. Bu, tartımdan sonra ürüne ağırlık verilerinin, parti kodlarının veya zaman damgalarının uygulanmasına olanak tanır. İletişim protokolü, sinyal zamanlaması ve veri formatı dahil olmak üzere yapılandırma ayrıntıları sistem kurulumu sırasında belirtilir.

30–100 kg aralığı için hangi kalibrasyon prosedürü kullanılıyor?
Kalibrasyon, nominal kapasiteye uygun sertifikalı test ağırlıkları kullanılarak gerçekleştirilir. Dokunmatik ekran arayüzü rehberli bir kalibrasyon rutini sağlar. 100 kg'a kadar kapasiteler için doğrusallığın sağlanması amacıyla aralıkta birden fazla kalibrasyon noktası önerilir. Kalibrasyon prosedürü, rutin kalite kontrollerinin bir parçası olarak sahadaki personel tarafından tekrarlanabilir.

Kimya endüstrisi uygulamaları için patlamaya dayanıklı konfigürasyon mevcut mu?
Ex d IIB T4 Ga olarak derecelendirilen patlamaya dayanıklı konfigürasyon mevcuttur. Bu, elektrik muhafazaları, denetleyici muhafazası ve kablolar için geçerlidir. Özel konfigürasyon, bileşen seçimini ve sertifikasyon belgelerini etkilediği için sipariş sırasında belirtilmelidir. Yük hücresi ve konveyör tertibatının standart mekanik tasarımı değişmeden kalır.
