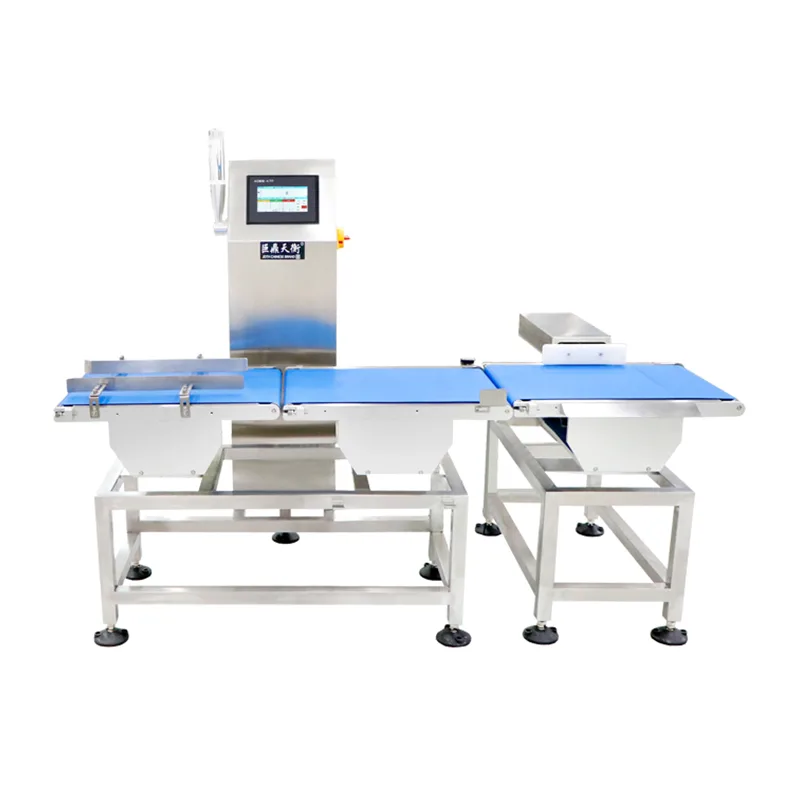

Akıllı Çevrimiçi Kontrol Terazisi

A30 Akıllı Çevrimiçi Kontrol Terazisi, Jiangsu Jutian Weighing Equipment Co., Ltd. tarafından üretilen yüksek hızlı bir bant kontrol tartımı sistemidir. Yerleşik bir Linux kontrol platformu üzerine inşa edilmiştir ve üretim ve paketleme hatlarında sürekli, hareket halinde ağırlık kontrolü için tasarlanmıştır. Sistem, ürünler yük hücresine entegre bir konveyör bölümünden geçerken ağırlık okumalarını yakalar, her okumayı kayıtlı parametrelerle karşılaştırır ve başarılı/başarısız sonucuna dayalı olarak yapılandırılabilir bir çıktıyı tetikler; üstelik bunların tümünü mevcut hat hızını veya ürün aralığını değiştirmeden yapar.

Gömülü bir Linux işletim sisteminin kullanılması, ağırlık sinyali işleme, dokunmatik ekran kullanıcı arayüzü yönetimi, veri kaydı ve iletişim için gerçek zamanlı çoklu görev ortamı sağlar. Bu mimari, iletişim protokollerini, veri formatlarını ve çevre birimi entegrasyonlarını uyarlama esnekliğini korurken sistemin yüksek hızlı denetim görevlerini yerine getirmesine olanak tanır.

Sistem Mimarisi ve Sinyal İşleme Zinciri

Akıllı Çevrimiçi Kontrol Terazisi dört işlevsel bölümden oluşur: besleme konveyörü, tartım konveyörü, çıkış konveyörü ve Linux tabanlı kontrol ünitesi. Sinyal zinciri şu şekilde çalışır:

1. Ürün tespiti ve tetiklenmesi:Besleme-tartım geçişine konumlandırılan bir fotoelektrik sensör, gelen ürünün ön kenarını algılar. Sensör sinyali, önceden yapılandırılmış bir gecikmeye ve ürün uzunluğuna göre ağırlık yakalama sırasını başlatan kontrolörün dijital girişine yönlendirilir.

2. Ağırlık sinyali alımı:Tartım konveyörü, tahrik motorundan ve bitişik konveyörlerden mekanik olarak izole edilmiş bir gerinim ölçer yük hücresi tertibatına monte edilir. Analog ağırlık sinyali, kontrolörün yüksek hızlı ADC modülü tarafından güçlendirilir, filtrelenir ve sayısallaştırılır. Numune alma oranları, ürünün tamamen tartım bölümünde olduğu kısa süre boyunca birden fazla okumayı yakalayacak şekilde yapılandırılmıştır.

3. Dijital filtreleme ve ağırlık hesaplaması:Linux sistemi, örneklenen veri akışına dijital filtreleme algoritmaları uygulayarak, kalan mekanik titreşimi ve kayış gürültüsünü telafi eder. Sabit bir ağırlık değeri çıkarılır ve parametre veritabanında saklanan ürünün hedef ağırlığı ve tolerans limitleriyle gerçek zamanlı olarak karşılaştırılır.

4. Karar ve çıktı:Sistem, karşılaştırma sonucuna göre ürünü başarılı veya başarısız olarak sınıflandırır. Arıza durumları için, yapılandırılabilir çıkış sinyalleri sesli bir alarmı, görsel bir göstergeyi, bir konveyör durmasını veya bir reddetme mekanizmasını tetikleyebilir. Karar, ürünün geçiş süresi içerisinde çıkış bölümünden gerçekleştirilir.

5. Veri kaydı:Zaman damgası, ürün tanımlayıcı, ölçülen ağırlık ve başarılı/başarısız durumu dahil olmak üzere her denetim olayı dahili depolamaya kaydedilir ve CSV formatında USB'ye aktarım için kullanılabilir.

Ana Teknik Parametreler

Doğruluk notu:Ulaşılabilir doğruluk, ürün ağırlığına, boyutlarına, konveyör hızına ve çevresel stabiliteye bağlıdır. Spesifikasyonlar kontrollü fabrika koşullarında temsili numunelerle doğrulanır ve yerinde devreye alma sırasında onaylanır.

Jiangsu Jutian Weighing Equipment Co., Ltd. tartım aletleri ve otomatik sistemlerde 20 yılı aşkın deneyime sahiptir. Şirketin ISO9001 sertifikası, CE ürün sertifikası, 68 ulusal patenti ve 20 yazılım telif hakkı bulunmaktadır. Üretim, standart kalite prosedürleri kapsamında iki tesiste gerçekleştiriliyor ve sistem geliştirme 919 Ar-Ge Merkezi liderliğinde gerçekleştiriliyor.

Linux Gömülü Sistem ve Yazılım Yetenekleri

Gömülü bir Linux platformunun seçimi, endüstriyel kontrol tartımı uygulamalarıyla ilgili çeşitli işlevsel özellikler sağlar. Gerçek zamanlı çekirdek, ağırlık sinyali alımını ve karar çıktısını deterministik zamanlamayla yöneterek başarılı/başarısız sinyalinin ürünün geçiş penceresi içinde üretilmesini sağlar. Çoklu görev mimarisi, dokunmatik ekranlı kullanıcı arayüzünün, veri kaydının ve ağ iletişiminin, denetim döngüsünü kesintiye uğratmadan aynı anda çalışmasına olanak tanır.

Kullanıcı arayüzü, yapılandırılmış menü sayfaları aracılığıyla erişilebilen parametre konfigürasyonuyla hem Çince hem de İngilizce dil gösterimini destekler. Çok seviyeli kullanıcı izinleri, tolerans limitleri ve kalibrasyon parametreleri gibi kritik ayarları yetkili personelle sınırlandırır. Yazılım güncellemeleri USB veya ağ bağlantısı üzerinden uygulanarak donanım değişikliği gerekmeden saha yükseltmelerine olanak sağlanır.

Sistemin iletişim yığını standart seri ve Ethernet protokollerini destekler. Veri çıkış formatı, iletim aralığı ve el sıkışma yöntemi, MES, SCADA veya tesis veri toplama sunucuları gibi ana bilgisayar sistemlerinin gereksinimlerine uyacak şekilde yapılandırılabilir. Reddetme mekanizmalarıyla entegrasyon gerektiren uygulamalar için G/Ç çıkışı, pnömatik valfleri, röleleri veya gösterge yığınlarını çalıştıracak şekilde yapılandırılabilir.

Tipik Denetim Senaryoları

SSS (Sıkça Sorulan Sorular)

Gömülü Linux sistemi standart bir mikro denetleyiciye göre ne gibi avantajlar sağlar?
Linux platformu çoklu görev yeteneği ve standartlaştırılmış bir yazılım ortamı sunar. Bu, zamanlama çakışması olmadan denetim rutininin, dokunmatik ekran güncellemelerinin, veri kaydının ve ağ iletişiminin eş zamanlı çalışmasına olanak tanır. Aynı zamanda protokol özelleştirmesini basitleştirir ve tesis BT sistemleriyle entegrasyon için standart ağ oluşturma araçlarını destekler.

Kontrol terazisi nasıl kalibre edilir ve yeniden kalibrasyon ne sıklıkta gereklidir?
Kalibrasyon, dokunmatik ekrandaki tek noktalı rutin aracılığıyla sertifikalı test ağırlıkları kullanılarak gerçekleştirilir. Yeniden kalibrasyon sıklığı, çalışma ortamına ve tesisin kalite sistemine bağlıdır; günlük veya vardiya başına doğrulama, düzenlemeye tabi endüstrilerde yaygındır. Sistem, kalibrasyonun sökmeden tamamlanmasına olanak sağlar.

Sistem mevcut MES veya veritabanı sunucumuzla iletişim kurabilir mi?
Standart Ethernet arayüzü TCP/IP iletişimini destekler. Veri formatı ve iletim protokolü, devreye alma sırasında alıcı sistemin gereksinimlerine uyacak şekilde uyarlanabilir. Standart dışı entegrasyonlar için mühendislik ekibi protokol dokümantasyonu sağlayabilir veya veri çıkışını buna göre yapılandırabilir.

Kontrol terazisinin maksimum verimini ne belirler?
Verim, ürün uzunluğuna, konveyör hızına ve ağırlık sinyalinin dengelenmesi için gereken minimum süreye göre belirlenir. Daha uzun ürünler veya daha yüksek doğruluk gereksinimleri genellikle daha yavaş hızlar veya daha büyük tartım bölümleri gerektirir. Performans tahminleri, müşterinin ürün örneklerine ve hız beklentilerine dayalı olarak mühendislik incelemesi sırasında sağlanır.

Reddetme mekanizmaları kontrol terazisine nasıl entegre edilir?
Kontrolör, pnömatik iticileri, hava üfleme nozüllerini veya saptırma kapaklarını çalıştıracak şekilde yapılandırılabilen dijital G/Ç çıkışları sağlar. Çıkış zamanlaması, takip edilen ürün konumuyla senkronize edilir. Spesifik mekanizma ve entegrasyonu, ürün özelliklerine ve hat düzenine dayalı olarak sistem konfigürasyonu sırasında tanımlanır.
