Dahili Etiket Yazdırma Fonksiyonlu Elektronik Platform Terazisi

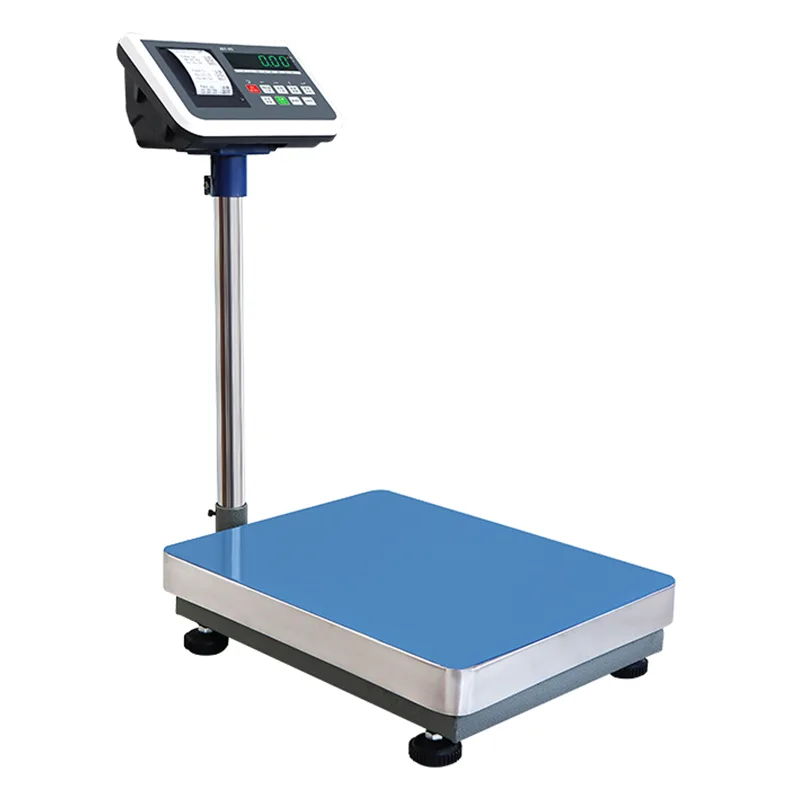

Dahili Etiket Yazdırma İşlevine Sahip Elektronik Platform Terazisi (JDT-JT-H8 Serisi), Jiangsu Jutian Weighing Equipment Co., Ltd. tarafından üretilen sabit bir tartım ve yazdırma iş istasyonudur. Sert kaynaklı çelik platformu, gerinim ölçer yük hücrelerini, LED dijital göstergesini ve entegre termal yazıcıyı tek bir ünitede birleştirir. Ekipman, öğelerin tartıldığı ve ölçüm noktasında hemen bir basılı kaydın (ağırlık bileti, sevkıyat etiketi veya muayene makbuzu gibi) oluşturulması gereken iş istasyonları için tasarlanmıştır.

Hareketli üretim hatlarında çalışan kontrol terazilerinden farklı olarak H8 Serisi platform terazisi, öğe kefeye yerleştirildikten ve okuma sabitleştikten sonra statik ağırlığı ölçer. Yazdırma, yapılandırılmış moda bağlı olarak operatör tarafından manuel olarak veya ağırlığın dengelenmesi üzerine otomatik olarak tetiklenir. Ekipman, alım rıhtımları, nakliye alanları, üretim alanı kontrol noktaları ve kaliteli numune alma istasyonları için uygundur.

Modeliin Özellikleri

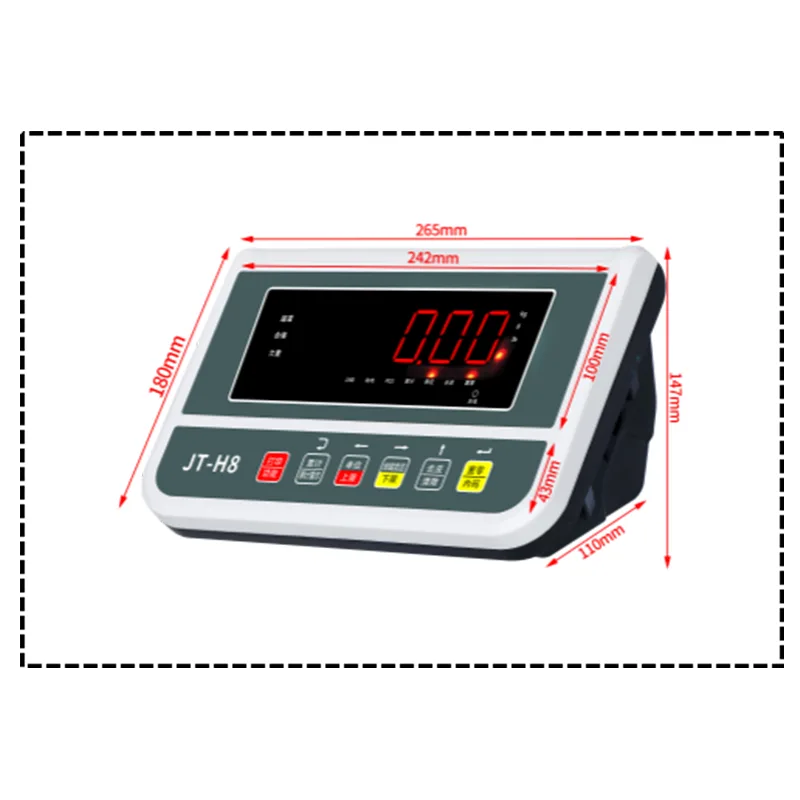

Ortak özellikler:Ekran: 32 mm yüksekliğinde LED dijital tüp ekran; Birimler: kg / g / lb (serbestçe değiştirilebilir); Gösterge muhafazası: 6 mekanik tuşlu ABS plastik muhafaza; Güç kaynağı: Dahili 6V 4A şarj edilebilir pil ile AC 220V (AC/DC çift kullanımlı); Temel işlevler: sıfırlama, dara, brüt/net ağırlık, birikim, dahili alarm, ağırlık belleği, güç tasarrufu modu; İsteğe bağlı iletişim: RS232, RS485, Bluetooth, TTL, Ethernet, Wi-Fi, 4G IoT, USB depolama, röle çıkışı, 5V I/O çıkışı, 4-20mA analog çıkış; İsteğe bağlı aksesuarlar: üç renkli alarm ışığı, harici yazıcı, geniş ekran, barkod tarayıcı. Platform boyutları ve malzemeleri yapılandırılabilir.

Jiangsu Jutian Weighing Equipment Co., Ltd., ISO9001 kalite yönetimi sertifikasına ve CE ürün sertifikasına sahip olarak 20 yılı aşkın süredir tartım enstrümantasyonunda uzmanlaşmıştır. Şirketin 919 Ar-Ge Merkezi 68 ulusal patent ve 20 yazılım telif hakkı geliştirmiştir. Üretim, çelik çerçeve kaynağı, yük hücresi kalibrasyonu ve son fonksiyonel testi kapsayan standart prosedürlere sahip iki tesiste gerçekleştirilmektedir. Standart dışı platform boyutları, çerçeve malzemeleri ve yazılım yapılandırmaları desteklenir.

Platform Yapımı ve Yük Hücresi Entegrasyonu

Tartım platformunun çerçevesi, tüm yapısal bağlantı noktalarında sürekli kaynakla birleştirilen karbon çeliği bölümlerden yapılmıştır. Kaynak işleminden sonra çerçeve, iç mekan endüstriyel ortamlarda korozyona karşı koruma sağlamak için yüzey hazırlığına ve fırınlanmış emaye boya kaplamasına tabi tutulur. Tartım kefesi, tartılan öğelerle doğrudan temas halinde olan dayanıklı, temizlemesi kolay bir yüzey sağlayan paslanmaz çelikten yapılmıştır.

Özel çevresel gereksinimleri olan tesisler için alternatif çerçeve malzemeleri sipariş sırasında belirtilebilir. Yıkama ortamları, gıda işleme alanları veya yüksek neme maruz kalan yerler için tam 304 paslanmaz çelik çerçeve yapısı mevcuttur. Kimyasal işleme veya deniz atmosferi uygulamaları için, çukurlaşma ve çatlak korozyonuna karşı gelişmiş direnç sağlamak amacıyla 316 paslanmaz çelik seçilebilir.

Yük hücreleri, platform alanı içindeki yük konumundan bağımsız olarak sabit ağırlık okumaları sağlamak üzere platformun altında çok noktalı bir düzenlemeyle yapılandırılan gerinim ölçer tipindedir. Yük hücresi kapasitesi, endüstriyel kullanımda karşılaşılan kısa süreli aşırı yük koşullarına uyum sağlamak için uygun bir tasarım payı ile nominal platform kapasitesiyle eşleştirilir. Yük hücresi sinyal kabloları yalıtımlı kanallar aracılığıyla gösterge muhafazasına yönlendirilir.

Güç Kaynağı Tasarımı ve Çift Modlu Çalışma

Terazi, yedek ve kablosuz çalışma özelliği sağlayan dahili 6V 4A şarj edilebilir pil ile normal koşullar altında AC şebeke gücüyle (220V) çalışır. Çift güç mimarisi, endüstriyel ortamlarda çeşitli pratik işlevlere hizmet eder. Terazi AC gücüne bağlandığında pil otomatik olarak şarj olur ve tipik kullanım düzeninde tam bir vardiya çalışması için yeterli çalışma süresini sağlar.

Kablosuz çalışma, terazinin, geçici denetim istasyonları, yükleme alanı veya koruma altındaki dış alım noktaları gibi elektrik prizlerine hemen erişilemeyen konumlara yerleştirilmesine olanak tanır. Pil, kısa elektrik kesintilerinde de çalışmayı sürdürerek tartım işlemleri sırasında veri kaybını önler. LED ekranındaki düşük pil göstergesi, şarjın gerekli olduğu durumlarda operatörü uyarır. Güç tasarrufu modu, pilin çalışma süresini uzatmak için boşta kalma süreleri sırasında ekran parlaklığını ve işlemci etkinliğini azaltır.

Yazdırma İş Akışı ve Çalışma Modları

Yerleşik termal yazıcı, standart termal kağıt rulolarını veya yapışkan etiket stoğunu kabul eder. Yazdırma, operatör tarafından gösterge membran tuş takımındaki özel bir tuş aracılığıyla başlatılır veya sabit bir ağırlık okuması elde edildiğinde ve ağırlık minimum eşiği aştığında otomatik olarak tetiklenecek şekilde yapılandırılır. Yazdırma içeriği yapılandırılabilir ve ağırlık değerini (net veya brüt), ölçü birimini, tarih ve saati, sıralı bilet numarasını ve kullanıcı tanımlı başlık metnini içerebilir.

Gösterge, sıfır sıfırlama, manuel ve önceden ayarlanmış dara, brüt/net ağırlık ekranı değiştirme ve çok öğeli gruplama için ağırlık birikimi dahil olmak üzere temel tartım işlevleri sağlar. Yerleşik alarm işlevi, ölçülen ağırlık kabul edilebilir aralığın dışına çıktığında sesli uyarıyla üst ve alt ağırlık limiti ayarlarını destekler. Ağırlık belleği, güç çevrimleri boyunca son ağırlığı ve birikim toplamlarını korur.

Tipik Dağıtım Konumları

SSS (Sıkça Sorulan Sorular)

Karbon çeliği ile paslanmaz çelik platform yapısı arasındaki fark nedir?
Fırınlanmış emaye kaplamalı karbon çeliği, standart iç mekan endüstriyel ortamları için yapısal güç sağlar. Boya kaplaması atmosferik korozyona karşı koruma sağlar ancak darbe veya sert kimyasallardan zarar görebilir. Paslanmaz çelik 304, malzeme kalınlığı boyunca doğal korozyon direnci sağlar ve gıda işleme, farmasötik, kimyasal veya nemli ortamlar için önerilir. Paslanmaz çelik 316, klorürlere karşı ilave direnç sunar ve deniz veya kimyasal işlem ortamları için uygundur.

Kablosuz çalışma sırasında pil ne kadar dayanır?
Pilin çalışma süresi kullanım sıklığına, ekran parlaklığına ve yazıcının sürekli kullanılıp kullanılmadığına bağlıdır. Ortalama düzeyde yazdırma ile tipik aralıklı kullanımda pil, tam bir vardiya çalışmasını destekler. Büyük partilerin sürekli yazdırılması çalışma süresini kısaltacaktır. Düşük pil göstergesi, otomatik kapanmadan önce önceden uyarı sağlar. AC gücünden tam şarj işlemi birkaç saat gerektirir.

Teraziye bir eşya yerleştirildiğinde yazdırma fonksiyonu otomatik olarak tetiklenebilir mi?
Terazi, ağırlık okuması sabitlendiğinde ve önceden belirlenmiş minimum eşiği aştığında otomatik olarak yazdıracak şekilde yapılandırılabilir. Bu otomatik yazdırma modu, manuel tuş basımının gerekli olmadığı benzer öğelerin tekrarlı tartımı için uygundur. Yazdırmadan önce operatör doğrulaması gerektiren uygulamalar için manuel tetikleme modu da mevcuttur.

Teraziyi bir bilgisayara veya ağa bağlamak için hangi iletişim arayüzleri mevcuttur?
İsteğe bağlı arayüzler arasında RS232, RS485, Bluetooth, TTL, Ethernet, Wi-Fi ve 4G IoT bulunur. Bunlar, ağırlık verilerinin bağlı bir PC'ye, PLC'ye veya ana sisteme aktarımını destekler. Spesifik veri formatı ve iletim protokolü, alıcı sistemle eşleşecek şekilde yapılandırılmıştır. USB depolama, çevrimdışı analiz için ağırlık kayıtlarının toplu olarak dışa aktarılmasına olanak tanır.

Terazi kurulum veya yer değiştirme sonrasında nasıl kalibre edilir?
Kalibrasyon, platform kapasitesine uygun sertifikalı test ağırlıkları kullanılarak gerçekleştirilir. Tek noktalı veya çok noktalı prosedüre, kullanım kılavuzundaki kalibrasyon menüsünü takip eden gösterge tuş takımı aracılığıyla erişilir. Birkaç yüz kilogramlık kapasiteler için, doğrusallığın doğrulanması amacıyla aralık boyunca birden fazla kalibrasyon noktası tavsiye edilir. Tesisin kalite sisteminin bir parçası olarak düzenli aralıklarla kalibrasyon doğrulaması yapılması önerilir.
